Букса TYPE-C за монтаж Intercom IC-266B-4
#30147БУКСА TYPE-C ЗА МОНТАЖ INTERCOM IC-266B-4
Описание

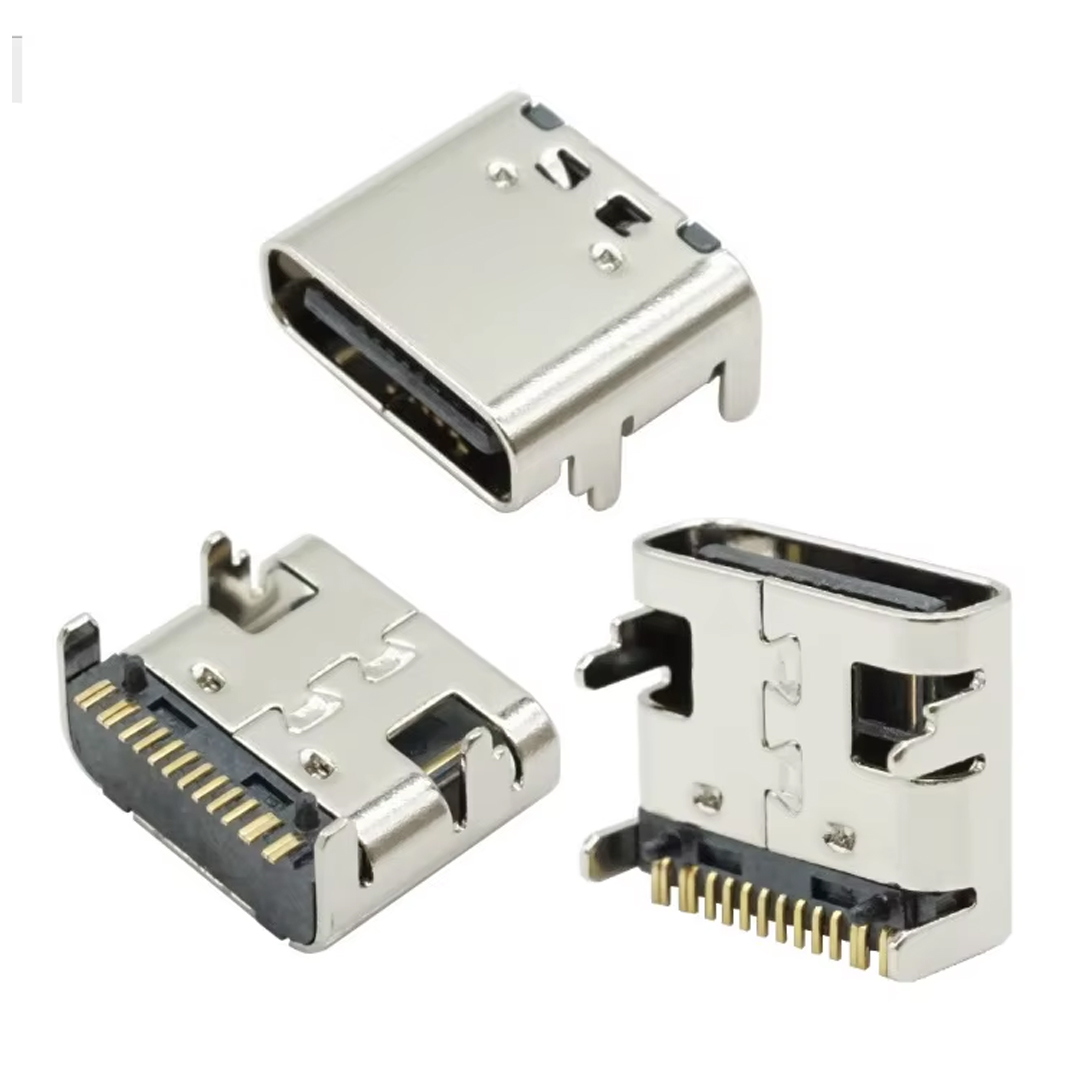

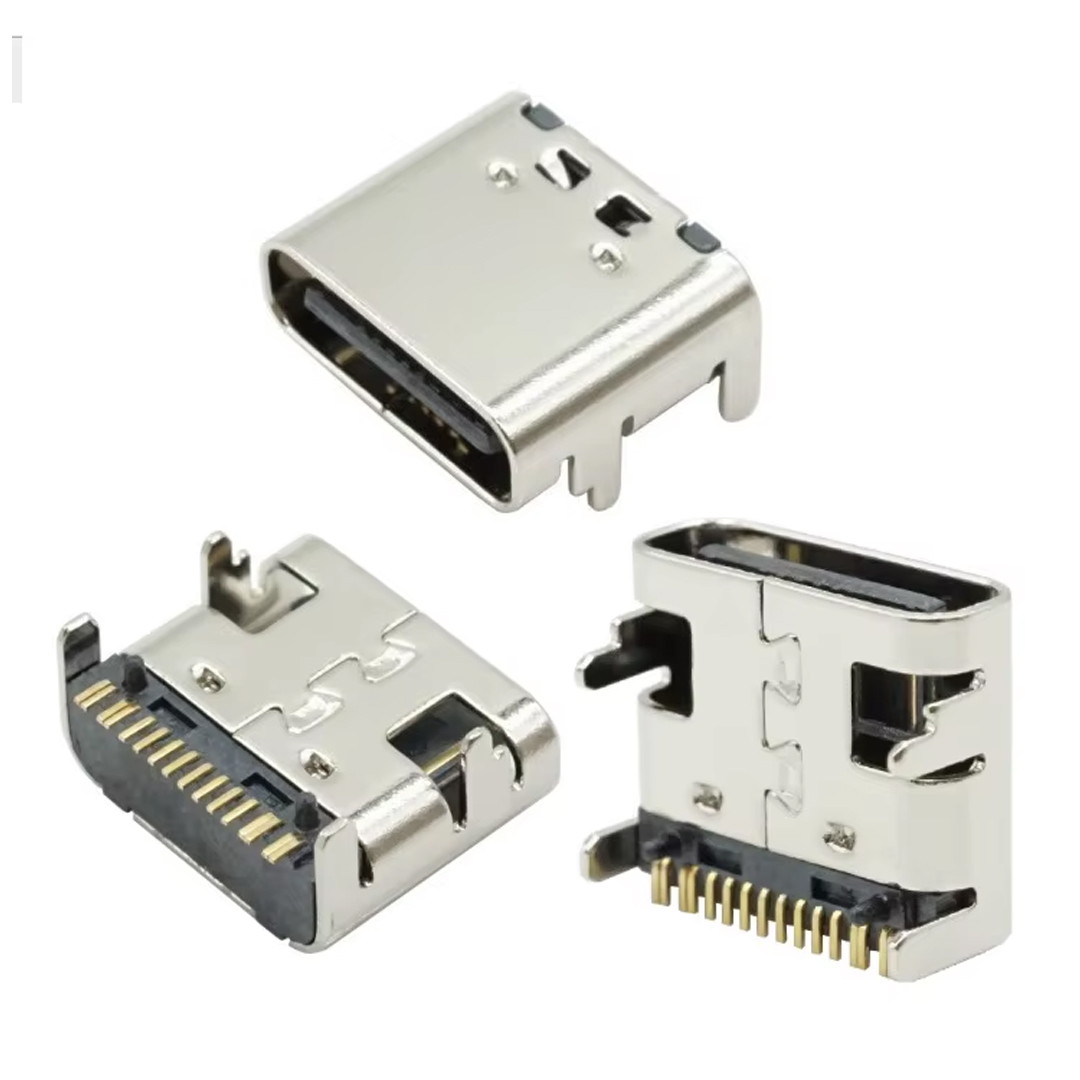

Intercom IC-266B-4 е шасиев женски USB Type-C конектор, проектиран за монтаж върху електронни печатни платки (PCB). Този модел представлява опростена 16-пинова версия на стандартния 24-пинов Type-C порт. Обикновено се използва за USB 2.0 трансфер на данни (пинове D+, D-) и за зареждане (пинове VBUS, GND); не включва високоскоростните USB 3.x диференциални двойки. Тази структура е идеална за приложения, ориентирани към захранване, при които е важно намаляването на разходите и сложността. Сигналните пинове са SMT (повърхностен монтаж), а металните монтажни крачета на корпуса са THT (през отвор), което осигурява както електрическа връзка, така и висока механична стабилност на платката.
Технически детайли:
Марка / Модел: Intercom IC-266B-4
Тип продукт: Женски USB Type-C конектор (шасиев тип)
Брой пинове: 16 пина
Поддържана USB версия: USB 2.0 (зареждане и пренос на данни)
Тип монтаж: Върху PCB
Тип запояване: SMT (сигнални пинове) и THT (монтажни крачета)
Тип конектор: Женски (Female)
Материал на корпуса: Метал (никелово покритие)
Вътрешен материал: Топлоустойчив пластмасов изолатор
Номинално напрежение/ток: Зависи от схемата на устройството (обикновено поддържа 5V–20V, 3A–5A)
Съдържание на пакета:
1 × Intercom IC-266B-4 Type-C 16-пинов конектор
Области на приложение:
Ремонт на зарядни портове на мобилни телефони, таблети и други устройства
Зарядни схеми за powerbank
Електронно прототипиране и R&D платки
Преносими аудио устройства, високоговорители и слушалки
DIY (направи си сам) електронни проекти
Производство на специализирани устройства, изискващи само зареждане или USB 2.0 връзка
Подмяна на повредени или счупени Type-C портове
